Поддерживающая конструкция с навесом для садовых качелей

k1

Добрый день читатели. Сегодня последовательно расскажу вам, как изготовить основание для садовых качелей. Об изготовлении кресла сиденья, я вам подробно описывал в предыдущей статье, здесь, а сегодня по чертежам и схемам будем изготавливать поддерживающий механизм с навесом, после сборки все будет выглядеть примерно так.

В качестве основного материала для перекладины и стоек было выбрано оцилиндрованное бревно с межвенцовым пазом, оставшиеся после возведения бани, диаметром 200 мм, но вы для стоек можете использовать любой прочный материал, имеющийся в наличии: толстый брус, обычное бревно. В качестве перекладины, лучше использовать бревно без сучков, необработанный и цилиндрический материал прочней, выдерживает большую нагрузку.
k2

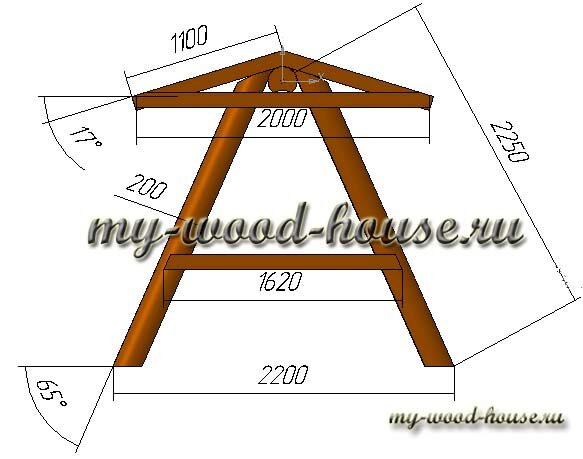

Распиливаем по размерам и собираем каркас, состоящий из перемычки и четырех ног. Размеры по высоте и ширине можете корректировать сами, описанное мной основание имеет такие габаритные размеры: длинна 3 м, высота по коньку 2200 мм, ширина по ногам стоек 2200 мм. Итак, напиливаем материал по размеру и стыкуем как на эскизе, при помощи металлической шпильки с шайбами и гайками. Длина шпильки равна трем диаметрам бревна, плюс шайбы и гайки, примерно 630 мм, для уменьшения длинны шпильки и придания устойчивости можете в бревнах ног сделать небольшие углубления – чашки, но не в перекладине. Просверлив отверстие через все наживите гайки, но, не зажимайте, необходимо развести подпорные стойки, соединив по парно при помощи двух досок. Почему две на одну сторону? К ними мы прикрепим сверху импровизированный столик, для посуды, газет и журналов.

k3

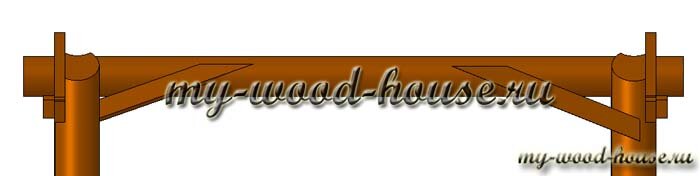

Затем обязательно прикрепите четыре распорки, что бы избежать продольной качки конструкции. Скрепите все углы, на рисунке слева под бревно, к межвенцовому пазу, на рисунке справа на бревно, крепеж производите как минимум двумя – тремя саморезами в одну деталь, для надежности забейте по одному гвоздю, они при максимальной нагрузке не ломаются как саморезы. Чтобы избежать ржавчины на поверхности деталей после покраски, саморезы применяйте по дереву, белые или желтые.

k4

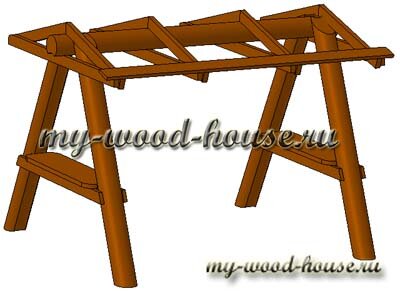

Затем собираем стропильные фермы, на длину 3 метра нам понадобится как минимум четыре фермы. Размеры и углы указаны на чертеже, но вы можете сделать уклон больше или меньше, а так же увеличить вылет стропилы. Фермы собираем при помощи мебельных болтов, по два в каждой точке сборки, на коньковой (верхней) части, детали соедините при помощи саморезов, для надежности с боков можете набить кусок доски или бруса и скрепить коньковый угол. Нижняя часть стропильной фермы будет поддерживать бревно перекладины и скрепит между собой стойки, это касается наружных ферм, а две внутренние прикрепите к перекладине при помощи саморезов закрученных на косую, для надежности против проворачивания снизу можете набить бруски, а к ним прикрепить нижнюю часть фермы. Если ферма собрана плотно к бревну, то межвенцовый паз не даст ей провернуться.

k5

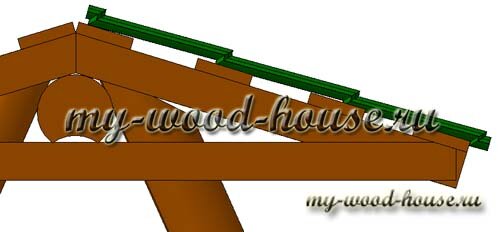

Затем на стропила прикручивайте обрешетку. Если используете в качестве кровельного материала металлочерепицу, то обрешетку располагайте на длину волны металлочерепицы, а две крайние крепите по краю стропила.

k6

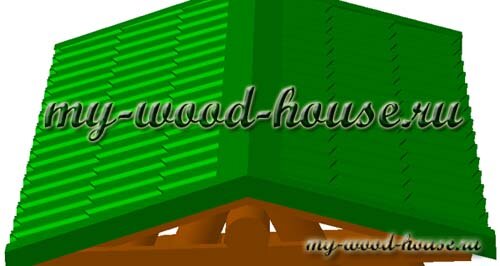

Затем крепим кровельное покрытие, карнизные и коньковую планку. Вот и сборка поддерживающей конструкции закончена, пережмите все соединения и приступайте к малярным работам.

k7

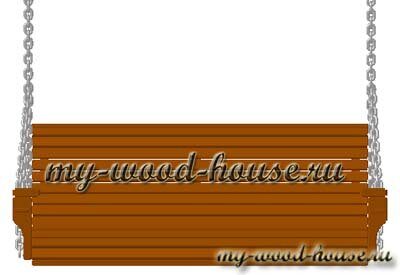

Теперь присоединяем сиденье к данной конструкции при помощи цепей. К бревну присоединяем при помощи шпильки с кольцом или крючком на конце. Просверливаем бревно в нужном месте, вставляем шпильку кольцом вниз и закручиваем гайками с шайбами. Берем два отрезка цепи по 1.5 метра, оба конца одной цепи прикручиваем к сиденью, чтобы был замкнутый контур, с другой стороны также. В кольца на бревне вешаем два отрезка цепи по 70 -80 см, а в нижние звенья вставляем карабины или крючки. А к данным карабинам или крючкам цепляем цепь с сиденьем.

k8

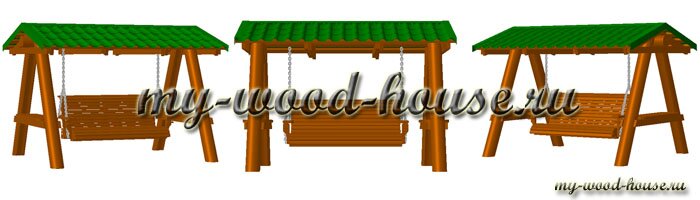

Такая конструкция подвесного механизма привлекательна тем, что перебирая и цепляя звенья цепи сиденья, вы можете выбрать любой наклон сиденья, удобный вам, и всегда его изменить. Когда будите прикручивать цепь к шпилькам на сиденье, просверлите отверстие для цепи в подлокотнике и проденьте ее в него, при вывешивании это придаст конструкции сиденья надежности против выворачивания при нагрузке. Если нет шпильки с кольцом, можете просто перекинуть цепь через бревно и скрутить болтом с гайкой, но в этом случае верхний кусок цепи будет длинней – не забудьте это. Также обязательно перед покраской проантисептируйте древесину, ведь данную конструкцию мы будем использовать на улице. Конструкцию с качелями можете украсить горшочками с цветами или с краю повесить кормушку для птиц.

Вот и все, вот что у нас получилось, надеюсь, данная информация вам понравилась и была полезна!

k1

Вы можете оставить комментарий, или ссылку на Ваш сайт.

6 комментариев к записи “Поддерживающая конструкция с навесом для садовых качелей”

  1. Дмитрий пишет:

    Решил сделать такие качели на своём участке, уже начал! Спасибо автору, все конкретно и понятно!

  2. Петрович пишет:

    Давно искал подобное в интернете, с чертежами и схемами, и вот нашёл! Уже подобрал материал! Большое спасибо!

    P.S. Установите кнопки чтобы поделиться с друзьями.

  3. Виктория пишет:

    Очень понравилась картинка, будет удобно и класно смотреться в моём саду. Попрошу супруга сделать такие! Спасибо админу, все наглядно и красиво!

  4. Владимир пишет:

    Спасибо большое за подробное обьяснение и чертёж, Уже построил и установил семья в восторге!

  5. Владимир пишет:

    Добрый день.Тоже очень понравилась картинка и я сделал и установил такую же качелю.Спасибо за подробное описание по сборке и установке качели. Семья в восторге.

  6. Дмитрий пишет:

    Большое спасибо за подробную инструкцию.Качели собрал за 3 дня,единственный недостаток это количество просьб-"сделай мне такие". Единственное-крепление цепей к люльке мне показалось не очень надежным. Я взял две пол дюймовые трубы,просверлил основание люльки а цепи одел на трубы.
