Каждый владелец дачного или приусадебного участка старается его как то украсить, внести какие-нибудь элементы декора и ландшафтного дизайна, одним словом то, чтобы выделяло его от остальных участков, и на котором приятно было бы отдохнуть от суеты.

В последнее время очень часто стали изготавливать искусственные ручьи, пруды, различные водопады и горки. Вследствие этого декоративные мостики стали неотъемлемой частью таких ландшафтов. Они применяются как элементы декора, а также выполняют свою несущую функцию.

Я часто встречал в интернете вопрос: а как сделать декоративный мостик своими руками с чертежами? Поэтому решил написать данную статью и пошагово разобрать изготовление декоративного мостика. В статье много наглядного материала, поэтому разобраться и изготовить данную сборку сможет любой желающий, даже новичок в работе с древесиной.

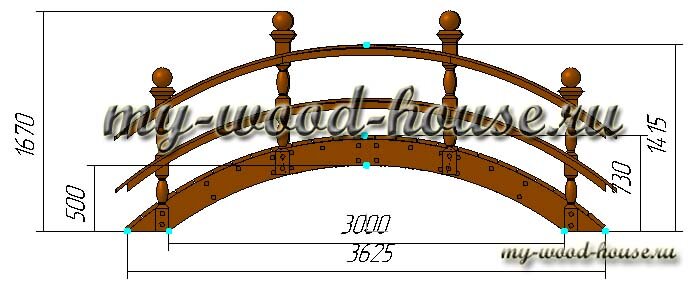

Наша сборка будет иметь дугообразную форму, с чистым рабочим промежутком пролета три метра, а высота дуги до нижней части пятьдесят сантиметров. Вот чертеж основных габаритных размеров нашего изделия:

ms2

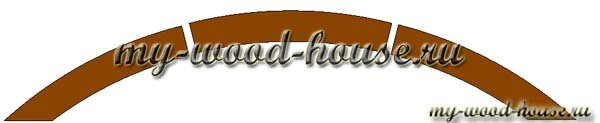

Изготовление декоративного мостика начинаем с вырисовки, выпиливания и сборки основных несущих дуг.

ms3

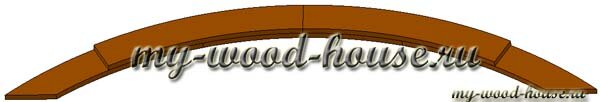

Каждая дуга состоит из пяти компонентов, наружная лицевая часть из трех частей, а с внутренней стороны ее усиливаем двумя дополнительными частями.

ms4

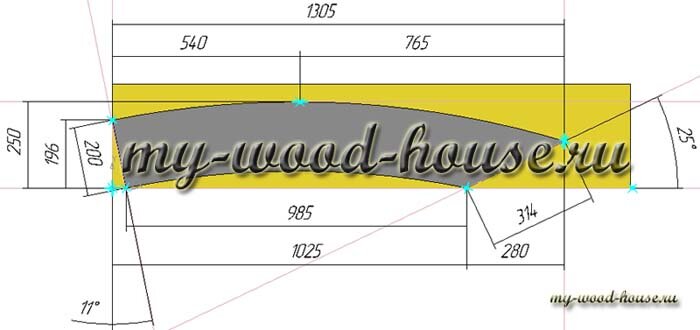

На две дуги нам необходимо приготовить десять частей по двум шаблонам. На крайние опорные части, их нужно четыре, вот чертеж с размерами:

ms5

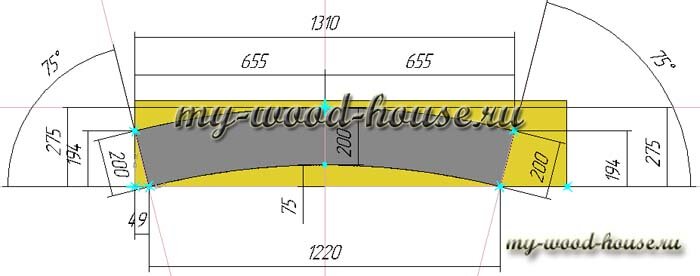

Для средней лицевой и двух внутренних применяем другой чертеж, всего на две дуги нам нужно изготовить шесть таких заготовок. В качестве материала применяем доску толщиной сорок – пятьдесят миллиметров, меньше не надо. Наиболее подходящая порода лиственница, она прочная и устойчивая, но можете применять и сосну, только обязательно из досок без сучков и пороков. Вот другой эскиз:

ms6

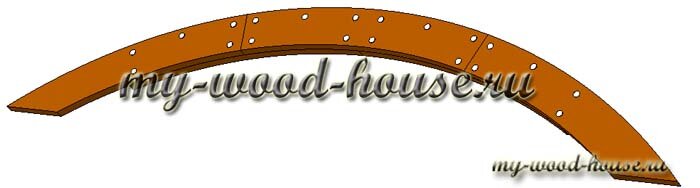

После выпиливания, полученные поверхности особо не ровняйте, не придавайте контур строго радиуса, при установке облицовочной половой доски возникнет необходимость подгонки, для избежания их качения. Углы и размеры поверхностей стыковки указаны, Все элементы двух видов и взаимозаменяемые между собой, поэтому подберите наиболее подходящие для каждой сборки. Внимание: плотность стыков не влияет на эстетичный вид, их мы закроем балясинами, качество стыковки влияет на прочность конструкции.

ms8

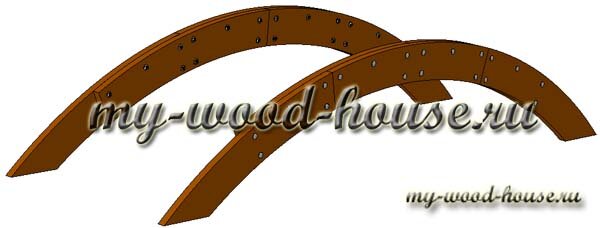

Сборку двух данных дуг опор производим при помощи мебельных болтов, с внутренней стороны, перед гайкой обязательно вставляем шайбу. Мебельных болтов с гайкой и шайбой понадобится сорок штук, по двадцать на одну дугу. Болты стандартные мебельные М 10, М 12. Длинна 100 мм если доска 40 мм, а если дока толщиной 50 мм, то длинна болта 120 мм. Перед просверливанием отверстий, заготовки скрепите несколькими саморезами с внутренней стороны, чтобы избежать сдвига деталей, а в дальнейшем несовпадения отверстий, но не вкручивайте много, потом будем разбирать. Отверстия не сверлите слишком близко к краю стыка. При установке балясины на место, скрытие шва, шляпки болтов не должны мешать плотному соединению дуги и балясины, рассмотрите этот узел на чертеже подробно, учитывайте прямой угол установки балясины и ее ширину. Скрутите все элементы, чтобы получилось две сборки опорных дуг.

ms9

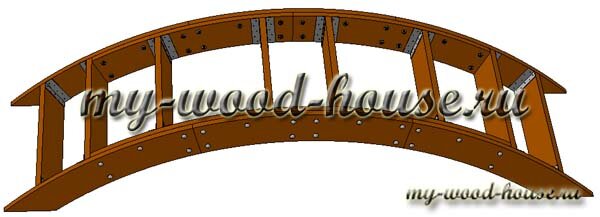

Далее напиливаем перемычки, здесь определитесь с шириной мостика. У меня ширина 1000 мм, достаточная для переноски кресла или газонокосилки. Исходя из данной ширины, четыре перемычки имеют размер 920 мм, а четыре другие длинной 840 мм. Прикручивать к дугам, их мы будем саморезами через уголок, с внутренней стороны, чтобы не делать лишних дырок на лицевой стороне. Уголков нужно 24 штуки, длинной не более 200 мм, и не менее 100 мм, желательно с ребром жесткости.

ms10

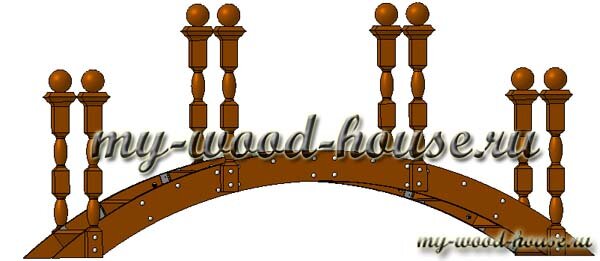

Далее будем примерять, и устанавливать балясины. При их покупке или изготовлении помните: если будите делать две перемычки (перила) на одной стороне, то балясины лучше выбирать с тремя квадратными профилями на балясине: вверху, в низу и посредине, как у меня на чертеже.

ms11

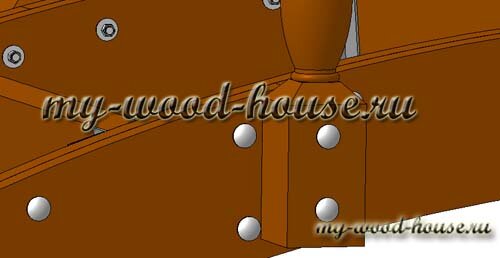

Для их крепления, нужны болты большей длинны: две доски плюс толщину балясины, плюс гайка с шайбой. Диаметр 10 мм маловат, используйте болты большего диаметра.

ms12

Поговорим более подробно о том, что я имею в виду, когда говорю, что будем разбирать сборку. Наш мостик будет находиться на улице круглый год, как правило, возле воды. Поэтому всей сборке необходимо хорошее антисептирование, знайте, что при одном покрытии древесины антисептиком, раствор проникает в нее максимум на 1 – 2 мм. Поэтому не поленитесь обработать два, три раза, чтобы избежать синевы и плесени, увеличить срок службы и внешний вид изделия.

Покраску производить предлагаю тоже в разобранном виде, так не остается непокрытых участков, в два, трои слоя краской образующей влагонепроницаемую пленку. Чтобы была видна текстура дерева, изделие можно слегка затонировать или состарить, а затем покрыть лаком в несколько слоев. Поэтому уголки не крепите все, накиньте пару штук.

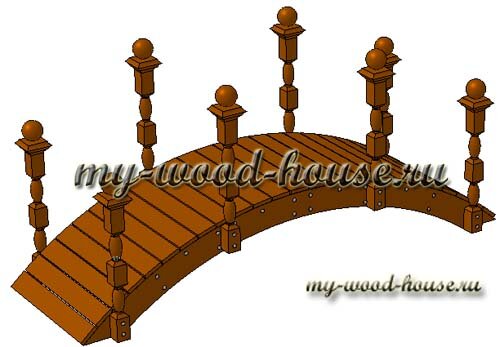

Далее нарезаем облицовочную доску, длинна ее 1000 мм, толщина самый минимум 30 мм, ширина произвольная, при большой ширине будет плохое прилегание к дуге и качка, при малой много нарезки и скрутки, оптимальный вариант 150 мм. Вот здесь подравниваем дугу, каждую доску будем крепить на четыре самореза, на одинаковом промежутке друг от друга, для этого используем стыковку через гвоздь или прокладку нужной ширины, для удобства большие промежутки не делайте, максимум два сантиметра.

ms13

Далее готовим перила, их можно выполнить тремя способами:

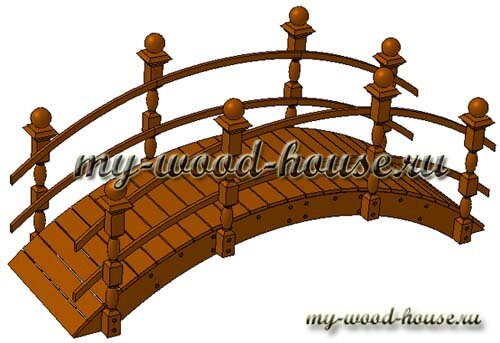

1.Прикрепить четыре перила с внутренней стороны.

ms16

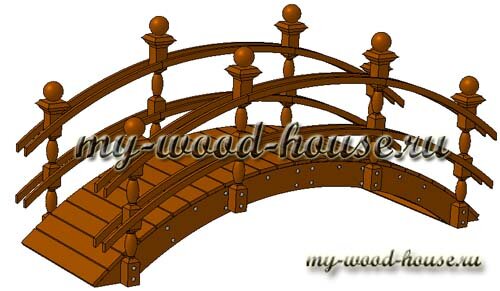

2. Прикрепить восемь перил, четыре внутри и четыре снаружи.

ms17

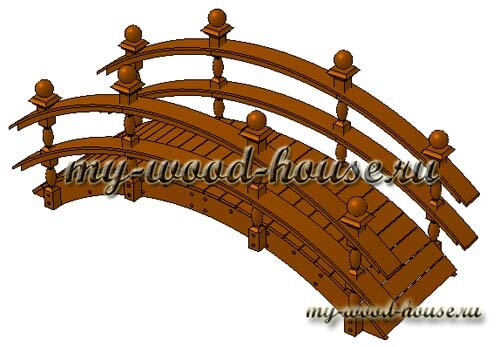

3. Положить доску на перила, сделать широкую поверхность опирания.

ms18

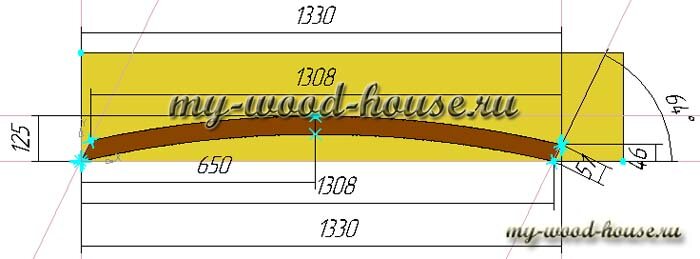

Каждое перила состоит из трех частей, крайние одинаковые:

ms15

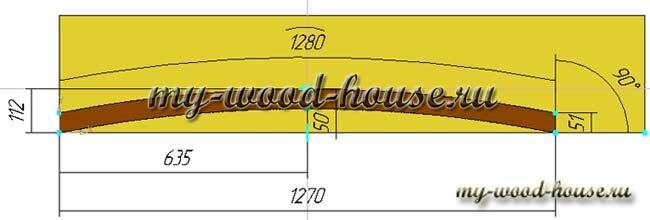

Средняя часть другого размера, толщина 30 мм:

ms14

Если используете последний вид перил, то верхняя доска имеет ширину балясины, плюс толщина двух каркасов перил, плюс выступ. У меня применена доска шириной 200 мм, толщиной 20 мм. Доска состоит из пяти частей, стыковка на балясинах, углы и ребра закруглены и зашлифованы.

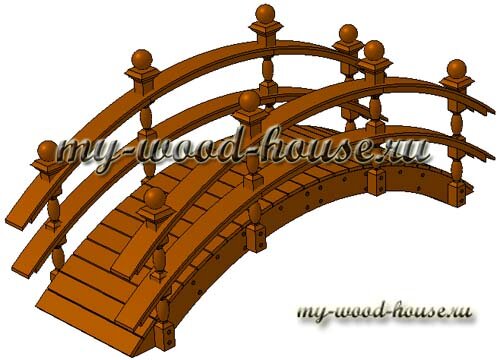

Вот теперь можно все разобрать, хорошо обработать и покрасить. После высыхания все собрать, плотно стянуть. На видных участках, где крепили перила, на шляпки саморезов можно одеть заглушки в цвет изделия, Шляпки мебельных болтов с лицевой стороны подкрасить в общий цвет. Вот и все, мостик готов! При ширине более метра и длине около четырех метров, в зависимости от породы древесины, вес нашего моста будет составлять около трехсот килограмм. При установке на постоянное место, лучше мост скрепить с дорожкой или плиткой при помощи анкеров, через уголок.

ms1

Вот теперь точно все, надеюсь, вам данная статья понравилась и была полезной, если так, то расскажите друзьям, кнопки ниже статьи. Спасибо за внимание, если что не понятно, или есть пожелания, оставляйте комментарии, постараюсь помочь!
