Изготовление вагонов для детской площадки: паровоз

Детская площадка паровоз своими руками, чертежи.

Сейчас мы рассмотрим изготовление вагонов для детской площадки «паровоз». Вагоны будем изготавливать по подробным чертежам и эскизам, а также посчитаем стоимость материалов для каждого вагона и соберем все компоненты в одну сборку. Вагонов будет три: они выполнены в виде открытой и накрытой беседки и полузакрытого домика.

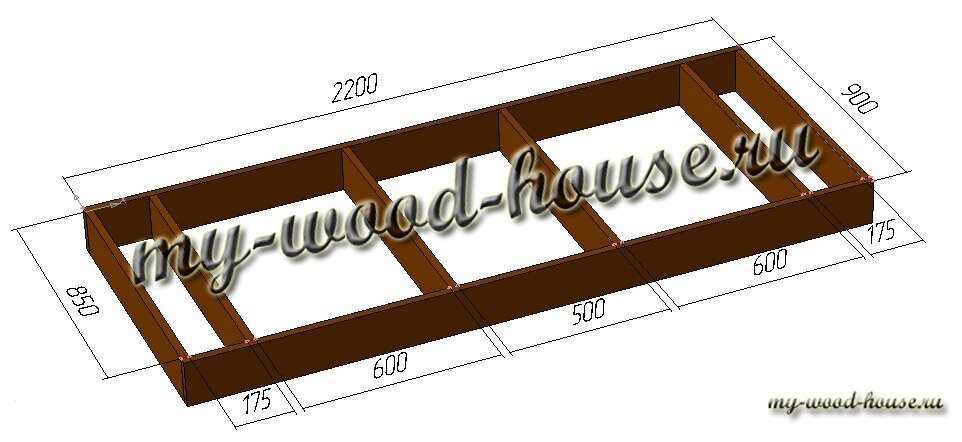

Изготовление начинаем с устройства основания, оно у всех вагонов одинаковое, схожее с основанием «паровоза»:



чертежи вагона детской площадки паровоз

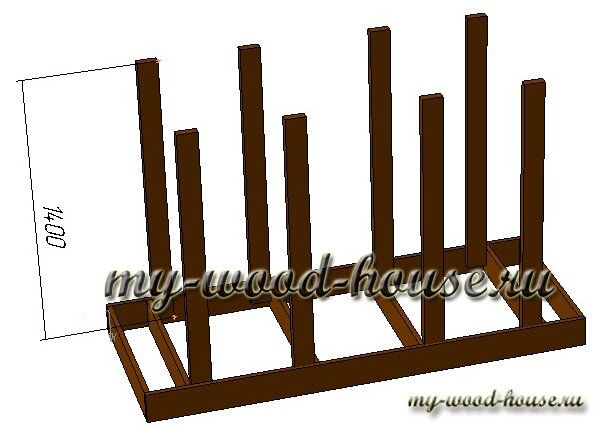

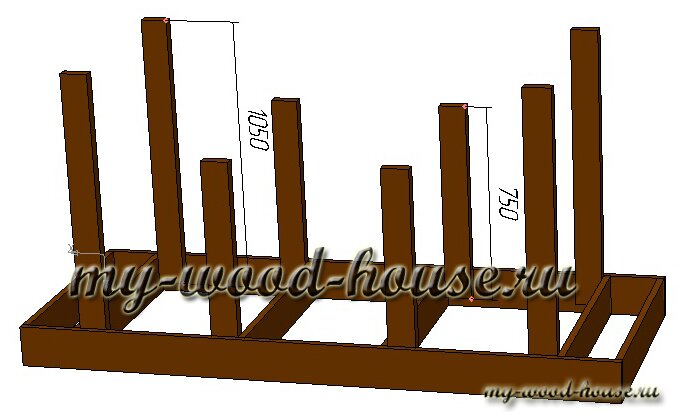

Далее закрепляем стойки для каркаса вагонов:чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

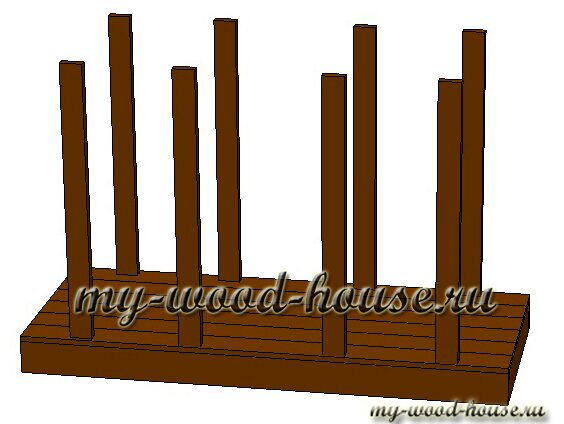

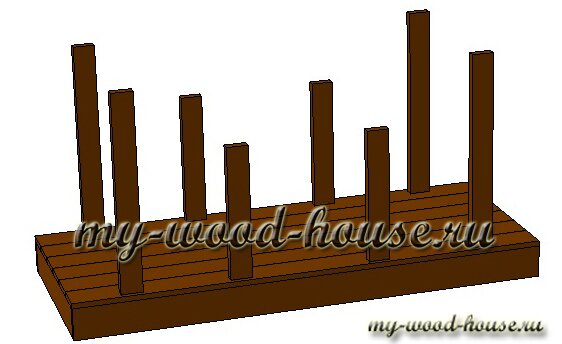

Настилаем пол:

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

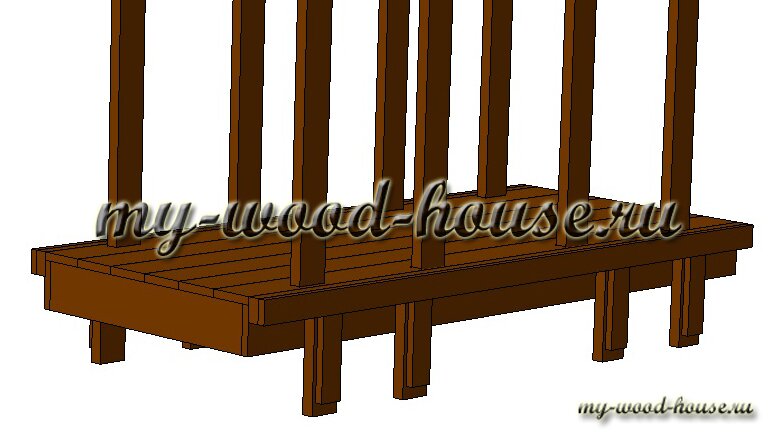

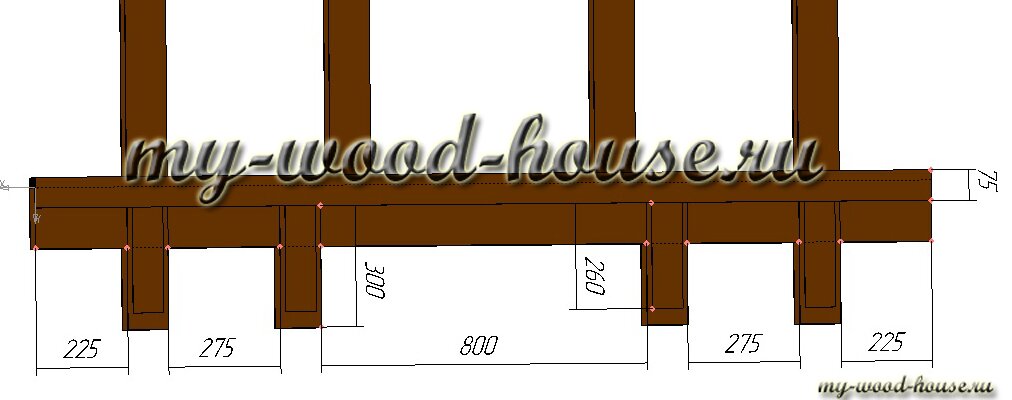

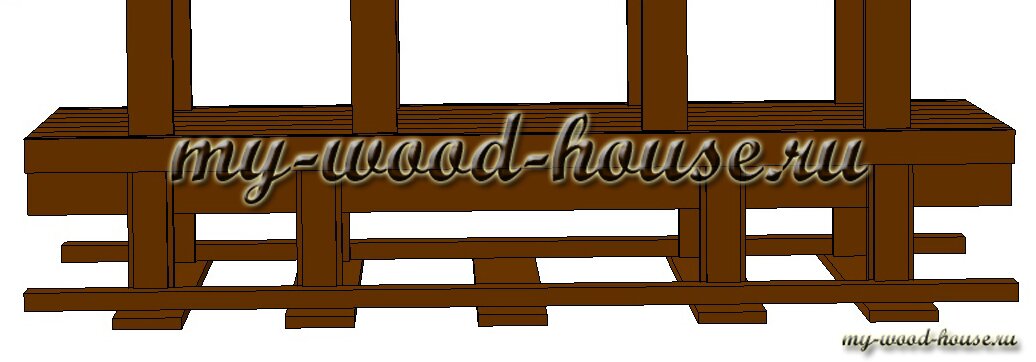

Делаем отделку основания с устройством стоек, на которых будут стоять вагоны, и к которым будем крепить колеса:

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

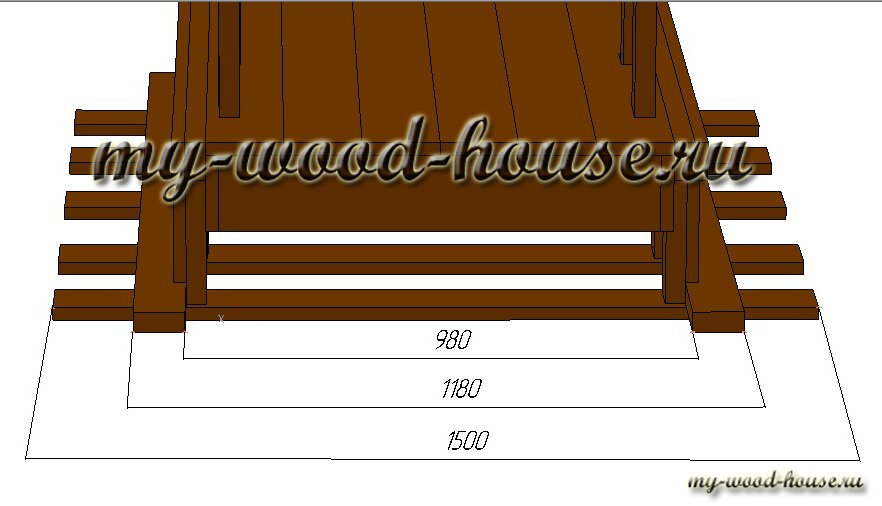

Изготавливаем рельсы и шпалы для вагонов, устанавливаем на них каркас вагонов, соединяем и хорошо закрепляем, скручиваем.

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

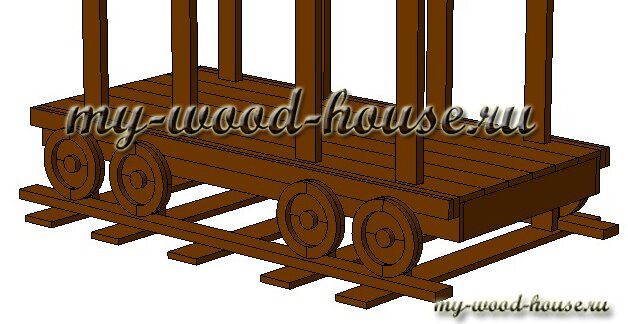

Изготавливаем колеса согласно чертежу и устанавливаем на места.

чертеж нижнего каркаса паровоза15

чертежи вагонов для детской площадки паровоз

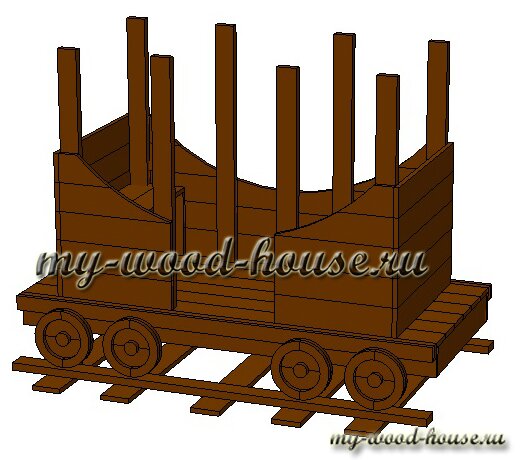

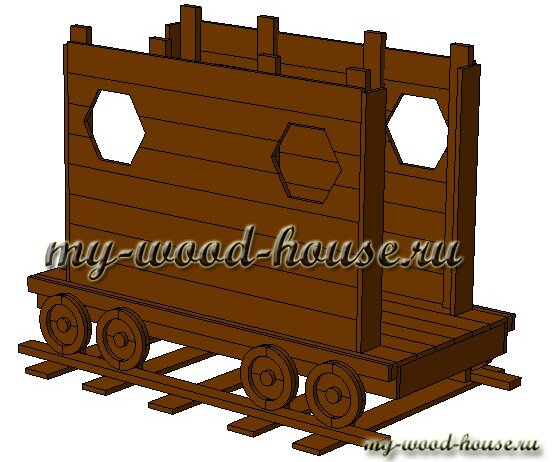

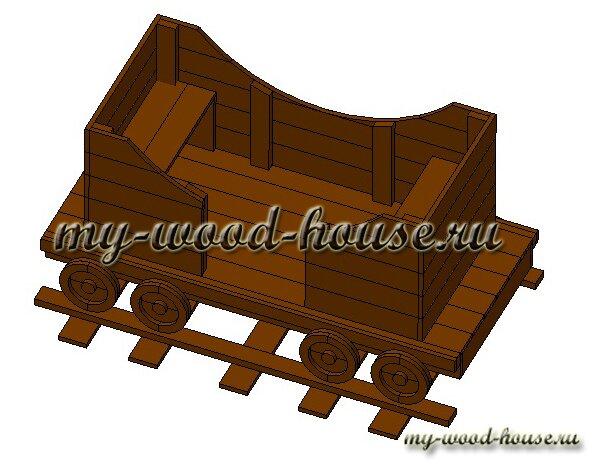

Далее занимаемся отделкой стен вагонов. Вырезаем окошки и скосы. Изготавливаем и устанавливаем лавочки.

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

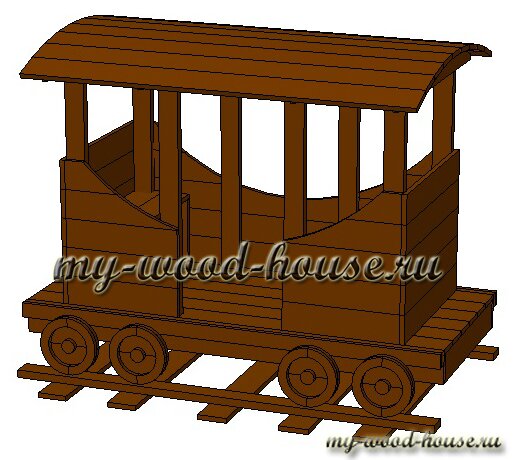

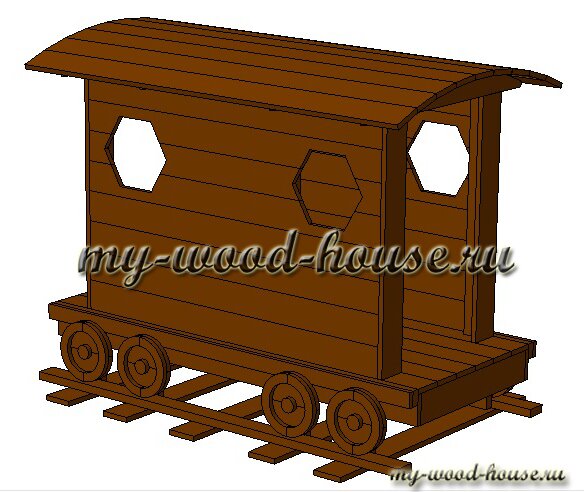

В накрытых вагонах занимаемся устройством крыши.

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

Изготавливаем лестницу — ступеньки для вагончиков.

чертежи вагонов для детской площадки паровоз

чертежи вагонов для детской площадки паровоз

Сейчас посчитаем количество и стоимость материалов для каждого вагончика:

1. Накрытый вагон – беседка.

Обрезная доска 40 х 100 мм = 4 шт. по 6 м. за 160 руб/шт. = 640 руб.

Обрезная доска 25 х 150 мм = 16 шт. по 6 м. за 150 руб/шт. = 2400 руб.

Краска + саморезы = 1000 руб.

Всего: 4000 руб. (80 USD).

2. Открытый вагон – беседка.

Обрезная доска 40 х 100 мм = 3 шт. по 6 м. за 160 руб/шт. = 480 руб.

Обрезная доска 25 х 150 мм = 11 шт. по 6 м. за 150 руб/шт. = 2130руб.

Краска + саморезы = 850 руб.

Всего: 3000 руб. (60 USD).

3. Полузакрытый вагон – домик.

Обрезная доска 40 х 100 мм = 4 шт. по 6 м. за 160 руб/шт. = 640 руб.

Обрезная доска 25 х 150 мм = 16 шт. по 6 м. за 150 руб/шт. = 2400 руб.

Краска + саморезы = 1000 руб.

Всего: 4000 руб. (80 USD).

На изготовление трех вагонов, мы затратили строительных материалов на сумму 11.000 руб. (220 USD).

В вагончиках можете изготовить столы, чтобы дети рисовали и писали на них. А так же можете установить освещение, с малым напряжением, или установить фонарики. Не забываем древесину обязательно обрабатывать антисептиками, желательно 2 раза. Используем саморезы по дереву.

Поезд и вагоны устанавливаем на участок. Установку желательно производить на песчаную подушку, чтобы не стояла вода и не гнили рельсы со шпалами.

Всю нашу сборку можно установить по прямой, ее длина тогда составит 9 метров.

сборка детской площадки паровоз

Можно расположить сборку дугой, тогда вагоны устанавливаем под углом в 45 градусов по отношению друг к другу.

сборка детской площадки паровоз

Тогда между вагонами необходимо изготовить пол клином, для этого к основанию вагонов прикручиваем бруски, а на них стелим клиновой пол, также добавляем рельсу. Подробное описание и чертежи изготовления паровоза читайте — «Как сделать паровоз, детская площадка своими руками».

Надеюсь, данная информация и чертежи были вам полезны, и помогли в обустройстве вашего участка! Сообщи друзьям!
