Устройство каркаса беседки

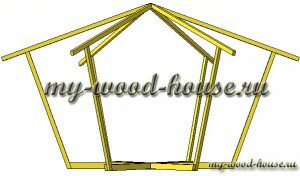

каркас беседки своими руками

В качестве строительного материала для стоек и стропила применим брус 70×70 мм, перемычек 50×50 мм, естественной влажности. Можно взять камерной сушки, но при эксплуатации на улице в нем мало смысла, все равно наберет влагу, но шлифовать будет легче. Брус выбирайте без синевы и плесени т.к. будет виден, ровный и без сучков, они слабое место, брус может на них треснуть.

изготовление каркаса беседки

Для опорных стоек берем шесть брусков 70×70 мм, длиной 2200 мм. (2.2 м). Стойки в нашей беседке устанавливаются с наклоном наружу, угол равен 110 градусов. Для крепления к основанию запиливаем детали под данным углом. Для удобства сборки используем любые доски и брусья в качестве распорок. Чтобы усилить узел соединения стоек с основанием можно использовать металлические углы или пластины.

изготовление стоек для беседки
В данных соединениях кроме саморезов необходимо применять гвозди. Саморезы при больших нагрузках и усилиях лопаются и нарушают связь, а гвоздь может гнуться и выдержать большие нагрузки.
В качестве стропила применяем брус 70×70 мм длиной 2800 мм. (2.8 м). Уклон кровли в нашей беседке будет двадцать градусов. Для надежности соединения стропил со стойками, в стропилах необходимо сделать небольшие пазы, их делаем во всех стропилах на одном расстоянии.

изготовление стропила для беседки
Так же все стропила запиливаем вместе их соединения, согласно чертежу. Имейте в виду, что запиливать их необходимо в двух плоскостях, иначе не состыкуются (пилить удобней торцовкой).
Соединяем две первые при помощи саморезов.

стропильная система беседки

Далее все остальные. Для удобства соединения по центру поставьте подпорку нужной высоты.

стропильная система беседки

Затем изготавливаем подставку по чертежу. С помощью ее мы скрепим все стропила, а затем к ней удобно будет крепить балясину. Подставку к стропилам крепим с помощью саморезов, которые закручиваем сверху через стропила в подставку, чтобы снизу не было видно шляпок.

стропильная система беседки

Теперь по размеру отпиливаем перемычки между стойками и стропилами из бруса 50×50 мм, они укрепят каркас и придадут ему жесткость. Прикручиваем их. Во всей сборке используем саморезы только по дереву, они желтого или серебристого цвета, они не ржавеют и не красят древесину в рыжий цвет.

изготовление каркаса беседки

Вот каркас нашей беседки готов. Если вам кажется что он ненадежный не переживайте, когда все соберете и скрутите, будет прочно и надежно.
Итог: Брус 70×70 мм х 3000мм – 12 шт. = 1440 руб., брус 50×50 мм 3000мм -6 шт. = 300 руб.
