Установка в пруд, сборка и подключение водяной мельницы

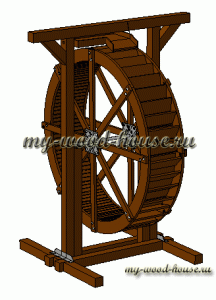

водяное-колесо

Приступим к установке в пруд и сборке водяной мельницы, а так же ее запуску.

После укладки полиэтиленовой пленки в пруд, под основание каркаса мельницы подложим два слоя кровельного материала, чтобы не порвало и не продавило пленку. Затем осторожно устанавливаем каркас мельницы без колеса в пруд. Перед установкой каркас должен быть хорошо обработан антисептиками и покрашен.

Водяное колесо должно быть так же покрыто лакокрасочным покрытием. В качестве оси, на которой будет вращаться колесо, мы применим пруток диаметром 30 мм. Данной толщины вполне хватит для выдерживания нагрузок создаваемых колесом и водой. Необходима длина 1000 мм, вставляем в отверстия в пластинах. С обеих сторон, вылет оси должен быть одинаковый. Ось необходимо зафиксировать, приварить к пластинам, но только прихватками и на стоящем, а не висящем на оси колесе. Если приваривать ось к пластинам сплошным швом, или когда будет колесо висеть на оси, то от перегрева металла, ось деформируется, согнется.

Далее мы будем устанавливать водяное колесо на каркас в пруд. Для крепления будем использовать подшипниковый узел корпусного типа на лапах:

Необходимо приобрести два узла с посадочным внутренним диаметром 30 мм, кстати, подходит подвесной подшипник кардана газели, он с внутренним диаметром 30 мм, можете использовать его. Насаживаем подшипники на ось и осторожно устанавливаем колесо на каркас, закрепляем лапы подшипников при помощи саморезов с шляпкой под ключ.

Затем необходимо отцентрировать колесо, автолюбителям известен данный процесс как балансировка колес. Медленно прокручиваем колесо, если оно не стремится само вернуться в одно положение, то балансировка не требуется, вы все детали колеса расположили симметрично. Если оно стремится в одно положение, то в месте, которое находится внизу вес больше чем с противоположной стороны колеса, поэтому на противоположную сторону прикрепляем свинцовые грузики, можно использовать рыболовные, подгружаем  и уравновешиваем противоположные стороны.

Далее изготавливаем водопроводящий лоток и устанавливаем его на каркас водяной мельницы. Крепить « намертво» не стоит, при помощи его мы будем при запуске регулировать угол падения воды на колесо.

Вращение колеса возможно только при падении воды, поэтому нам необходим насос, который будет засасывать воду из пруда и доставлять ее в лоток. Лучше всего с этим справится поверхностный садовый насос. Вообще это очень нужная вещь в хозяйстве, особенно когда рядом водоем или другой источник воды. При его помощи можно откачивать воду из пруда или подвала, поливать газон или грядки, подавать воду в резервуары, устраивать фонтаны или ручьи с водопадами, в общем очень нужная вещ для дачи или участка. Итак, приобретаем насос и фильтр с обратным клапаном для забора воды из пруда.

Так же необходимо проложить водоподводящую трубу или шланг по каркасу мельницы от низа до лотка. Можно спаять полипропиленовую трубу с внутренним диаметром не менее 25 мм или прикрепить шланг.

Итак: подводим электричество к насосу, можно стационарно, проложив кабель в грунт, обязательно в защитной гофре, подводим шланг от фильтра к насосу, и шланг выход из наноса к лотку, то есть замыкаем водяную цепь. Для насоса можно соорудить защитное сооружение коробку, ящик, но с вентиляцией, чтобы насос не перегревался, шланги или трубки замаскировать, а заборный фильтр прикрепить к деревянному основанию мельницы, но чтобы он полностью был в воде.

Теперь наполняем пруд водой, до уровня земли. Включаем насос, начинает литься вода из лотка, смотрим, чтобы струя воды лилась на лопасти колеса, если нет, регулируем поток лотком. Колесо сразу не начнет крутиться, пока не раскрутится под действием центробежной силы.

Если все нормально работает, то начинайте заниматься украшением и декорированием пруда камнями, зеленью и растительностью, но не повредите его целостность.  Можете сделать подсветку пруда и водяной мельницы.

Рассчитаем стоимость материалов:

Подшипниковый узел корпусного типа на лапах 2 шт. = 500 руб.

Насос 3300 руб.

На остальные мелочи потом накинем. Всего: 3800 руб. (68 USD).

Если статья понравилась, сообщите друзьям. Спасибо за внимание.
