Изготовление поддерживающего каркаса для водяного колеса

Каркас водяной мельницы своими руками

Итак, водяное колесо мы изготовили, теперь нам необходимо изготовить конструкцию, которая смогла бы выдержать вес нашего колеса 110 кг, вес воды, находящийся в нем. И самое главное, конструкция должна выдерживать и гасить вибрации, создаваемые колесом при вращении от потока воды.

Конструкцию будем изготавливать из бруса 100 х 100 мм, он прочный и надежный. Начнем, покупаем брус, желательно сразу его обработать антисептиком, не помешает. Отпиливаем две стойки по размеру:

стойки для каркаса водяной мельницы

Затем изготавливаем верхнюю перемычку по данному размеру:

Верхняя перемычка для каркаса водяной мельницы

Далее присоединяем  верхнюю перемычку к стойкам так, чтобы между ними было расстояние 1000 мм, при помощи гвоздей, и усиливаем металлическими уголками, по два на стойку.

Сборка каркаса водяной мельницы

Сборка каркаса водяной мельницы

Выпиливаем две диагонали и прикручиваем их:

Диагональ каркаса водяной мельницы

Сборка каркаса водяной мельницы3

Далее изготавливаем основание, выпиливаем по размеру брус и запиливаем чашки для плотной стыковки:

Основание каркаса

Основание каркаса

Собираем основание при помощи гвоздей:

Сборка каркаса водяной мельницы

Соединяем стойки с основанием и усиливаем двумя металлическими уголками.

Далее изготавливаем две опорные стойки для колеса, прибиваем и усиливаем еще двумя уголками с внутренней стороны:

Сборка каркаса водяной мельницы

Длинной данных стоек можно регулировать высоту водяного колеса от основания и поверхности воды в декоративном водоеме. Поэтому определитесь с глубиной вашего пруда и, исходя из этого, отрезайте стойки. На данных чертежах расстояние между низом основания и колесом получается 33см, а значит, глубина водоема в месте установки основания не должна быть более 25-30 см., не забывайте об этом.

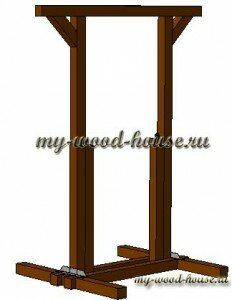

Каркас для водяной мельницы

Проверьте прочность конструкции, она должна быть прочной и надежной, если каркас качается, усильте соединения анкерными болтами, предварительно просверлив отверстия сверлом меньшего диаметра, чем у болта. Обработайте каркас еще раз антисептиком.

Подведем итог стоимости материалов:

Брус 100 х 100 мм, понадобилось 6 шт. по 3 м. стоимостью 400 руб за 1 м. = 2400 руб.

Уголок металлический 2 метра 50 х 50 мм по 105 руб. за 1 м. = 210 руб.

Гвозди, саморезы и анкера  примерно 200 руб.

Всего: 2800 руб. (45 USD).
